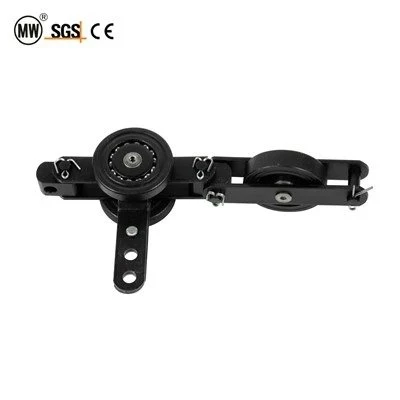

QXG250 ühe juhikuga rullkonveieri kett fikseeritud riputusplaadiga

Hangzhou Ocean Industry Co., Ltd. on Hiinas üks juhtivaid fikseeritud riputusplaadiga qxg250 ühe juhtrulliga konveieriketi tootjaid ja tarnijaid. Tere tulemast meie tehasest Hiinas valmistatud vastupidavate tööstuskettide ja jõuülekande osade hulgimüügile. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Hangzhou Ocean Industry Co., Ltd. on Hiinas üks kogenumaid qxg250 ühe juhikuga rullkonveieriketi, millel on fikseeritud riputusplaat, tootjaid ja tarnijaid. Tere tulemast meie tehasest konkurentsivõimelise hinnaga kohandatud qxg250 ühe juhtrulli konveieriketti hulgimüügile, millel on fikseeritud riputusplaat. Saadaval on hea teenindus ja kvaliteetsed tooted.

Hangzhou ookeanitööstus keskendub esmaklassilisele tootmiseleQXG250 ühe juhikuga rullkonveieri kett fikseeritud riputusplaadiga. Tuginedes küpsele kohalikule töötlemistehnoloogiale ja suurepärastele tootmistehnikatele, on meie ketid silmapaistvad kandevõime,{1}}kulumiskindluse ja stabiilse transpordivõime poolest kogu tööstuses.

Ookeanitööstuse QXG250 ühe juhikuga rullkonveieri kett fikseeritud riputusplaadiga on teie usaldusväärne transpordilahendus. Meie vastupidavad kohandatud ketid on loodud toime tulema katmistöökodade karmide töötingimustega, tuues teile järgmised peamised eelised:
· Vähendage ootamatuid seisakuid
· Suurendage üldist töötõhusust
· Tõsta tootmisvõimsust
· Pikendage oma õhutranspordisüsteemi kasutusiga

Märkus: Kõik tehnilised väärtused on mõõdetud standardsetes laboritingimustes (20 kraadi C, suhteline õhuniiskus 60%). Soovi korral on saadaval kohandatud sammu, riidepuu geomeetria ja materjalivalikud. Põhjaliku tehnilise andmelehe saamiseks pöörduge meie inseneriosakonna poole.

Kui teie tootmisliin vajab suuremat vedrustusvahet ja suuremat -punkti mahtuvust kui see, mida pakub 200 mm sammuga seeria, astub QXG250 ühe juhikuga ülakett loomuliku uuendusena. Selle 250 mm ühendussamm loob riputuspunktide vahele laiemad intervallid, mis osutub oluliseks suuremahuliste autokerepaneelide, suurte seadmekorpuste või liiga suurte konstruktsioonikomponentide transportimisel, mis ei mahu rangemate kaldepiirangute alla.

Fikseeritud riputusplaat on keti lingi korpuse lahutamatu osa, pigem sepistatud ühe tükina kui lisatarvikuna poltidega kinnitatud{0}}. See ühest tükist koosnev konstruktsioon välistab lõdvenemise, vale joondamise ja väsimuse, mis häirivad eraldi kokkupandud riputusklambreid. Iga riputusplaat ulatub ühendusplaadist allapoole järjepideva orientatsiooniga, andes teie tootmismeeskonnale kinnitusde kujundamiseks etteaimatava ja korratava vedrustuse geomeetria.

Hangzhou Ocean Industry Co., Ltd. toodab ja tarnib QXG250 ühejuhikuga konveieriketti fikseeritud riputusplaadiga otse meie tootmisüksusest. Pakume hulgimüügihindu, kohandatud spetsifikatsiooniteenuseid ja insenerikonsultatsioone õhukonveierisüsteemide projekteerimiseks. Tehase{5}}otsete hinnapakkumiste ja tehnilise dokumentatsiooni saamiseks võtke meie tiimiga ühendust.

Suure koormuse reiting:Kuni 150 kg ühe ripppunkti kohta HA variandiga, mis käsitleb suuri tööstuslikke toorikuid

Nullmäärimine{0}}:Püsitihendusega laagrid ei vaja tavatingimustes{0}}12–18 kuud hooldust

Ühe-osa riidepuu:Sepistatud fikseeritud kronstein kõrvaldab tõrgete{0}}poltide ja tagab vedrustuse ühtlase joondamise

Termiline vastupidavus:Töötab pidevalt kuni 280-kraadise ahju temperatuuril koos kõrge-temperatuuri kandevõimega

Kas olete valmis oma konveieriprojekti jaoks määrama fikseeritud riidepuuga ühe juhtketti QXG250?

Põhjalik tehniline konsultatsioon ja konveieri paigutuse ülevaade tasuta

Tehase-otsene hinnakujundus mahu{1}}põhiste allahindlustega

Hindamisnäidiste ahelad saadaval 5–7 tööpäeva jooksul

Täielik tehniline andmeleht ja CAD mõõtmete joonised nõudmisel

Pulbervärvimis- ja värvikõvastumisliinid

Fikseeritud riputusplaadiga QXG250 on keskmiste{1}}kuni -suurte pulbervärvimistööde peamine veoelement. 250 mm samm tagab piisava ruumi selliste esemete nagu jalgrattaraamid, mootorratta kütusepaagid ja autode{5}}alamsõlmed transportimiseks läbi mitmeastmeliste kuumtöötlusahjude, kus temperatuur on 200–280 kraadi. Ühes tükis fikseeritud riidepuu võimaldab osade kinnitusdetailide otsest konksu kinnitamist, välistades vajaduse sekundaarse kronsteini riistvara järele ahjukambri sees, kus poltühendused termilise tsükli tõttu lagunevad.

Raske galvaniseerimine ja anodeerimine

Tsingi, nikli, kroomi ja kõva{0}}katte anodeerimisliinid nõuavad kette, mis taluvad pikaajalist sukeldumist happelistes vanniaurudes ja korduvat loputus{1}}niiskust. Tsingitud-pinnatöötlusega HD variant QXG250 HD on vastupidav plaadistuslahuse korrosioonile, samas kui selle tihendatud laagrid takistavad elektrolüüdi sissepääsu, mis hävitaks kaitsmata veereelemendid. Laiem samm mahutab 200 mm seeriaga võrreldes suuremaid plaadistusriiulid ja tünnide kinnitusi.

Suurte seadmete ja seadmete kokkupanek

Külmikukapid, kaubanduslikud kliimaseadmed, tööstuslike pesumasinate trumlid ja CNC-masinate korpused ületavad väiksemate kettide -punktivõimsust. QXG250 HA mudel toetab kuni 150 kg ühe ripppunkti kohta, mis sobib nende raskemate tarbe- ja tööstuskaupade kaaluprofiiliga. Fikseeritud riidepuu plaadi orientatsioon lihtsustab automaatsete laadimis- ja mahalaadimisjaamade kinnitusdetailide projekteerimist.

Lao- ja logistika üldtransport

Lisaks viimistlusjoontele on QXG250 kasutatav ka laoruumides-ja-väljavõtete seadistustes, rõivasorteerimissüsteemides, külmkettliha töötlemise konveierites ja rasketes{4}}koostetöödes, kus eelistatakse ühe-rööpa lihtsust. 250 mm samm võimaldab paindlikku riputivahet segatoodete{8}}transportimiseks, kus erineva suurusega esemed jagavad sama rööbastee aasa ilma kokkupõrkeohuta.

QXG250 ühe juhikuga ülakett toimib peamise veokomponendina pideva-konveieri ühe-I-tala konveieriahelas. Rööviku ajam või ketiratta mehhanism haardub kettiga kindlaksmääratud ajamis, edastades tõmbejõu ajami haardeelementide ja ketilüli plaatide vahelise kontakti kaudu.

Ajamiüksus lükkab ketti mööda I-tala rada edasi. Horisontaalsed juhtrattad veerevad mööda alumist äärikut, muutes pöörleva liikumise ühtlaseks lineaarseks liikumiseks. Fikseeritud riputusplaadid kannavad rippuvaid toorikuid 250 mm vahedega (või laiemalt, vastavalt vahevalemile 250 + 250 x N).

Kui kett oma liikumistee lõpetab, keerdub see ümber liini kaugemas otsas oleva tagasikäigu tühikäigu, seejärel liigub tagasi mööda tagasikäiku, moodustades suletud ahela. Pingutusseade kompenseerib ahjusektsioonide soojuspaisumist ja järkjärgulist pikenemist tavapärasest kulumisest.

Horisontaalsete kõverate kaudu võimaldavad liigendatud tihvt{0}}ja-puksliigendid ketil järgida kõveraid I-tala liikumisteid minimaalse pöörderaadiusega R750 (standardmudel). Vertikaalsed juhtrattad hoiavad ketti külgmiste üleminekute ajal tala äärikuga joondatud.

Vertikaalse kõrguse muutmise tõttu jagavad nii horisontaalsed kui ka vertikaalsed rattakomplektid tõusu ja laskumise ajal radiaalset koormust, säilitades stabiilse haardumise I-tala profiiliga ja vältides kallakute üleminekul rööbastelt mahasõitu.

Ühe juhtratta konfiguratsioon lihtsustab rööbastee nõudeid ühele I-talale, vähendades paigaldamise keerukust ja infrastruktuurikulusid võrreldes kahe-juhikusüsteemidega. Fikseeritud riputusplaadi suund jääb ühtseks olenemata sõidusuunast, tagades, et riputatud kinnitusdetailid säilitavad prognoositava asendi kogu aasa ulatuses.

1. Ühe-osaga sepistatud fikseeritud riidepuuplaat

Erinevalt poltidega või keevitatud riputusklambritega kettidest ühendab QXG250 riputusplaadi vormimisetapis otse langeva{1}}sepistatud lingi korpusesse. Tulemuseks on monoliitne komponent, kus koormustee voolab katkematult vedrustuspunktist läbi lüliplaadi ketipolti. Ei mingit kinnitusdetaili lõdvenemist, keevisõmbluse pragunemist ega nihket triivi tuhandete töötundide jooksul. See konstruktsioon on kinnitatud kiirendatud väsimustesti abil, et ületada 2 miljonit tsüklit ilma riidepuu plaadi eraldamiseta.

2. Lai{1}}kalle koormuse jaotus

250 mm samm loob suurema intervalli koormus{1}}kandepunktide vahel võrreldes 200 mm alternatiividega. See laiem vahemaa jaotab tõmbepinge ühtlasemalt vähemate lülide vahel meetri kohta, vähendades tipppinget igas tihvtiühenduses. Tootmisliinide puhul, mis transpordivad raskeid või liiga suuri esemeid, nagu sõidukite uksi, veoautode poritiibasid või suuri masinakorpusi, takistab suurem vahemaa ka osade{5}}vahe-kontakti kõverate teelõikude ajal ja võimaldab pikemaid kinnitusvardaid ilma häireteta.

3. Kõrgtemperatuuriline-tihendiga laagrisüsteem

Igas rattakoosseisus on topelt-huultega tihendatud laagrid-, mis on eeltäidetud kõrgel temperatuuril-tuntava sünteetilise määrdega. Standardsed 6205/6206 kuullaagrid töötavad usaldusväärselt kuni 200 kraadini, samas kui koonusrulli 30205 konfiguratsioon HA mudelis lükkab piiri 280 kraadini. Suletud arhitektuur blokeerib värvi ülepritsimise, tolmu ja niiskuse sissetungimise, hoides veerevad elemendid kogu hooldusintervalli jooksul{10}vabana. Hõõrdetegur jääb alla 0,004 ja mõõdetud müra jääb täiskoormusel ja kiirusel alla 65 dB.

4. Kolmekordne pinnakaitsekiht

Kolm korrosioonikaitse taset sobivad teie töökeskkonnaga. Algtaseme must epoksüelektroforeetiline kate (E-kate) peab soolapihustustestis vastu 200+ tundi, sobib kuivadele siseruumides kasutatavatele värvitöökodadele. Tsingimine lisab kaitsebarjääri niisketele galvaniseerimisseadmetele, kus vanniaurud ja loputusudu on püsivad. Kuum-tsinkimine tagab tugevaima kaitse, tagades 500+ tundi soolapihustuskindlust välitingimustes asuvates laoplatsides või märgades{7}}protsessiliinides, mis puutuvad kokku veega.

5. Tagasiulatuv-ühilduv mõõtmete platvorm

Kui samm suureneb 250 mm-ni, järgivad tihvti läbimõõt, riputusplaadi liidese laius ja I-tala ääriku haardumisprofiil sama mõõtmete loogikat, mis on kehtestatud kõigis QXG-seerias. Olemasolev konveieri rööbastee infrastruktuur (I-tala suurus, ajamid,-vastuvõtusõlmed), mis on ehitatud QXG250 spetsifikatsioonidele, mahutab kõiki kolme koormusvarianti ilma konstruktsiooni muutmata. Standardilt Heavy-Duty versioonile üleminekuks on vaja ainult linki-asendades-lingi, mis hoiab teie tootmisliini võrguühenduseta minuteid, mitte päevi.

Kõrgendatud kandevõime:150 kg vedrustuspunkti kohta (HA variant) tõmbetugevusega 130 kN, mis ületab QXG200 seeriat 25%.

Pikendatud hooldusintervall:Eluea jaoks suletud--laagrid välistavad plaanipärase määrimise. Keskmine hooldusvälba välitingimustes: 12 kuni 18 kuud standardtingimustes.

Tõestatud teenuse vastupidavus:Kontrollitud kuumtöötlusega sepistatud-legeerteras tagab 10–15-aastase pideva töö autode värvimistöökodades.

Vaikne reisijõudlus:Tihendatud veerevate elementidega täppistöödeldud{0}}rattad tekitavad nimiliikumiskiirusel helirõhutaseme alla 65 dB(A).

Energiatarbimise kokkuhoid:Madal veerehõõrdetegur vähendab ajami mootori energiatarbimist 18–22% võrreldes tihendita või määrdega{2}}määritud alternatiividega.

Modulaarne välikoost:Individuaalne lingi-haaval-ühendamine võimaldab saidil-keti ehitamist ja pikkuse reguleerimist tavaliste käsitööriistade abil, ilma erivarustuseta.

Q1:Kas olete kaubandusettevõte või tootja?

V: Hangzhou Ocean Industry on tehase{0}}otsene tootja, kellel on alates 2005. aastast Hiinas Hangzhous asuv sepistamistöökoda, kuumtöötlemis{1}}ja koosteliinid.

Q2: Kui pikk on teie tarneaeg ja saadetis?

V: Standardmudelid (QXG250-S/HH): 15-25 tööpäeva. Kohandatud konfiguratsioonid (HA mudel): 30-45 tööpäeva. Laokaupade kiirtellimused läbiräägitavad.

Q3. Mis eristab fikseeritud riidepuuplaati eemaldatavast riidepuust?

V: Fikseeritud riputusplaat on sepistatud ketilüli korpuse lahutamatu pikendusena. See ei saa koormuse all lahti tulla, nihkuda ega eralduda, kuna riidepuu ja lingi vahel pole polte, keevisõmblusi ega mehaanilisi liitekohti. Eemaldatavad kronsteinid toetuvad kinnitusdetailidele, mis võivad aja jooksul taanduda, eriti ahjukeskkonnas termilise tsükli korral. Ühes tükis sepistatud disain välistab selle rikkerežiimi täielikult.

Q4: Kas saate ketti kohandada?

V: Jah. Saadaval on täielik kohandamine, sealhulgas mitte-standardne samm, kohandatud kinnitused, spetsiaalsed laagrid, roostevabast terasest valikud (304/316) ja ainulaadsed pinnatöötlused. Tehniline hindamine 48 tunni jooksul.

Q5. Milline on QXG250 ketttellimuste tüüpiline tarneaeg?

V: Standardsete spetsifikatsioonidega ketid tarnitakse 15–20 tööpäeva jooksul. Kohandatud konfiguratsioonid (spetsiaalne riidepuu geomeetria, mitte-standardne samm, ainulaadne pinnatöötlus) nõuavad 25–30 tööpäeva. Hindamisnäidised testimiseks ja valideerimiseks on saadaval 5–7 tööpäeva jooksul.

Q6: Kas varuosad ja asenduslingid on eraldi saadaval?

V: Jah. Hoiame varuosade laoseisu kõigi QXG250 variantide jaoks, sealhulgas üksikute ühendussõlmede, laagritega rattasõlmede, tihvtide-ja-pukside komplektide ning riputusplaadi komponentide jaoks. Varuosad tarnitakse meie Hangzhou tehasest 7–10 tööpäeva jooksul.

Q7: Kas QXG250 kett töötab olemasoleva QXG200 konveierrööbiga?

V: QXG250 vajab sobivat 250 mm-sammuga ketiratast ja ühilduvaid I-tala mõõtmeid. Kuigi rööbastee profiil (üks I{5}}tala) on põhimõtteliselt sarnane, erinevad 200 mm ja 250 mm seeriate ajamite geomeetria, sammude vahe ja minimaalsed kõvera raadiused. Enne seeriate samal liinil segamist võtke ühendust meie insenerimeeskonnaga, et hinnata raja ühilduvust
